冷凍式乾燥機(FR 系列)

處理量　： 0.6 - 425m3/min at 7kg/cm2
  • 檔案下載

小型氣冷式冷乾機

FR005A~FR150A與FR005AP~FR100AP冷乾機介紹

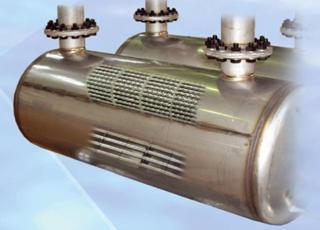

全系列不銹鋼外殼熱交換器 熱交換器內部之銅管鍍鎳及EPOXY處理，耐腐蝕，延長使用壽命使用扁管式百葉窗型鰭片冷凝器，重量輕、體積小、效率高、壽命長，使用R134a、R407C及R410A環保冷媒。

  大型氣冷式冷乾機

FR200A~FR600A與FR150AP~FR500AP冷乾機介紹
使用R407C環保冷媒 唯一採用銅管加鰭片的空氣熱交換器，可增加熱交換效率， 使進口空氣溫度降低，蒸發器效能提升，確保露點溫度。
出口空氣溫度回溫高，可避免管路結露。
二次冷凝器設計，利用出口空氣冷源，將高壓冷媒再次冷凝降溫， 即使在惡劣的環境也能正常運轉。

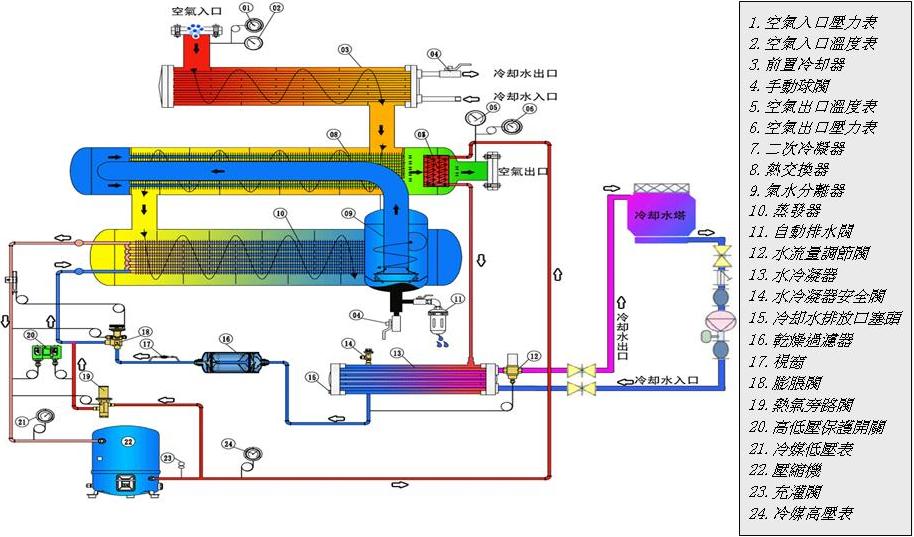

水冷式冷乾機

FR075W~FR3000W與FR075WP~FR1000WP冷乾機介紹




二次冷凝器在機台中與空氣熱交換功用相同，兩者區別在於空氣熱交換器主要是高溫和低溫的壓縮空氣的換熱，而二次冷凝主要利用低溫的壓縮空氣與冷凍系統的高壓部分進行低溫空氣對高溫冷媒的換熱，從而提高機台的制冷效率。


標準型：入氣溫度35°C
機型 進出口徑 處理量 at 7 kg/c㎡
m³/min		 冷媒 耗電量(50/60Hz)
kW		 重量
kg
FR005A
 1/2" 0.6 R134a 0.3 / 0.4 22
FR010A
 3/4" 1.2 R134a 0.4 / 0.5 34
FR020A
 1" 2.4 R407C 0.4 / 0.5 42
FR030A
 1" 4.4 R407C 0.8 / 0.9 42
FR050A
 1 1/2" 7 R410A 1.3 / 1.5 709
FR075A
 1 1/2" 11 R410A 1.5 / 1.8 88
FR100A
 2" 14 R407C 2.0 / 2.2 105
FR150A
 2 1/2" 23.5 R407C 3.4 / 4.1 180
高溫型：入氣溫度55°C
機型 進出口徑 處理量 at 7 kg/c㎡
m³/min		 冷媒 耗電量(50/60Hz)
kW		 重量
kg
FR005AP
 1/2" 0.6 R134a 0.4 / 0.5 34
FR010AP
 3/4" 1.2 R134a 0.4 / 0.5 35
FR020AP
 1" 2.4 R407C 0.8 / 0.9 42
FR030AP
 1 1/2" 4.4 R410A 1.3 / 1.5 70
FR050AP
 1 1/2" 7 R410A 1.5 / 1.8 88
FR075AP
 2" 11 R407C 3.4 / 2.6 105
FR100AP
 2 1/2" 14 R407C 3.4 / 4.1 180

註：特殊規格需求可接受客製化。


標準型：入氣溫度35°C
機型 進出口徑 處理量 at 7 kg/c㎡
m³/min		 冷媒 耗電量(50/60Hz)
kW		 重量
kg
FR200A
 DN100 28.5 R407C 5.0 / 6.1 500
FR250A
 DN100 34.2 R407C 6.3 / 7.7 510
FR300A
 DN125 42.7 R407C 7.6 / 9.3 800
FR350A
 DN125 52 R407C 9.5 / 11.6 850
FR400A
 DN125 59.5 R407C 9.9 / 12.1 900
FR500A
 DN150 70.8 R407C 11.4 / 13.9 1000
FR600A
 DN125 79.3 R407C 13 / 15.8 1100
高溫型：入氣溫度55°C
機型 進出口徑 處理量 at 7 kg/c㎡
m³/min		 冷媒 耗電量(50/60Hz)
kW		 重量
kg
FR150AP
 DN80 21.4 R407C 4.2 / 5.2 460
FR200AP
 DN100 28.5 R407C 5.5 / 6.8 590
FR250AP
 DN100 34.2 R407C 6.8 / 8.4 600
FR300AP
 DN125 42.7 R407C 8.2 / 10.1 900
FR400AP
 DN125 59.5 R407C 10.1 / 12.4 1000
FR500AP
 DN150 70.8 R407C 12.1 / 14.6 1200
註：特殊規格需求可接受客製化。

標準型：入氣溫度35°C
機型 進出口徑 處理量 at 7 kg/c㎡
m³/min		 冷媒 耗電量(50/60Hz)
kW		 重量
kg
FR075W
 DN80 10.7 R407C 2.1 / 2.5 260
FR100W
 DN80 14.4 R407C 2.8 / 3.4 300
FR150W
 DN80 21.4 R407C 2.8 / 3.4 350
FR200W
 DN100 28.5 R407C 4.1 / 4.9 500
FR250W
 DN100 34.2 R407C 5.3 / 6.4 550
FR300W
 DN125 42.7 R407C 6.1 / 7.3 800
FR400W
 DN125 59.5 R407C 7.8 / 9.4 900
FR500W
 DN150 70.8 R407C 8.9 / 10.7 1000
FR600W
 DN150 79.3 R407C 10.3 / 12.4 1100
FR750W
 DN200 106.2 R407C 13.5 / 16.2 1400
FR1000W
 DN200 141.4 R407C 16.3 / 19.6 1600
FR1200W
 DN200 169.7 R407C 20.2 / 24.3 1800
FR1500W
 DN250 212 R407C 27.6 / 33.1 2400
FR2000W
 DN300 282.7 R407C 27.6 / 33.1 3000
FR2500W
 DN400 340 R407C 34.8 / 41.8 3500
FR3000W
 DN400 425 R407C 43.2 / 51.8 4000
高溫型：入氣溫度50°C
機型 進出口徑 處理量 at 7 kg/c㎡
m³/min		 冷媒 耗電量(50/60Hz)
kW		 重量
kg
FR075WP
 DN80 10.7 R407C 2.1 / 2.5 340
FR100WP
 DN80 14.4 R407C 2.8 / 3.4 380
FR150WP
 DN80 21.4 R407C 2.8 / 3.4 450
FR200WP
 DN100 28.5 R407C 4.1 / 4.9 600
FR250WP
 DN100 34.2 R407C 5.3 / 6.4 650
FR300WP
 DN125 42.7 R407C 6.1 / 7.3 900
FR400WP
 DN125 59.5 R407C 7.8 / 9.4 1100
FR500WP
 DN150 70.8 R407C 8.9 / 10.7 1200
FR600WP
 DN150 79.3 R407C 10.3 / 12.4 1300
FR750WP
 DN200 106.2 R407C 13.5 / 16.2 1700
FR1000WP
 DN200 141.4 R407C 16.3 / 19.6 1900
註：特殊規格需求可接受客製化。
